怎樣才能更好地在晶圓上進行電鍍


作者:網站管理員 來源:本站原創 日期:2022/11/18 14:59:50 點擊:2571 屬于:技術資訊

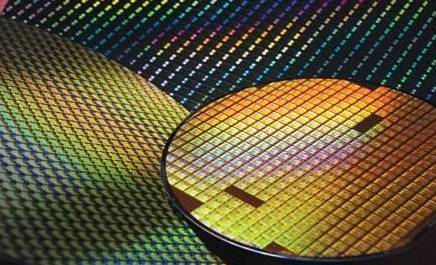

怎樣才能更好地在晶圓上進行電鍍

電鍍工藝



電鍍過程是金屬化(Metalization)的過程,也就是將電鍍液中的金屬離子電鍍到晶圓表面,以形成金屬互連,在IC晶圓制造流程中是重要的一環。



芯片凸點電鍍的典型加工流程



目前,比較典型的凸點制作工藝流程主要包括焊料凸點制作金凸點制作



  • 焊料凸點制作工藝流程:

清洗→濺射Ti/Cu→光刻1→電鍍Cu/Ni→去膠→腐蝕→介質制作→光刻2→腐蝕介質→去膠→濺射Ti/Cu→光刻3→鍍Cu/Ni→鍍焊料→去膠→腐蝕Cu→腐蝕Ti→硅片回流→檢測凸點→劃片分割→成品。



  • 金凸點制作工藝流程:

清洗→濺射TiW/Au→厚膠光刻→掃膠→電鍍Au→去膠→清洗→腐蝕Au→腐蝕TiW→退火→檢測→成品。



一般來說,凸點制備過程中,主要采用電鍍銅、鎳、金、錫鉛、錫銀等鍍種,一些特殊的凸點工藝還使用金錫、錫、銀、銦、化學鍍鎳等鍍種。



電鍍設備

電鍍過程中主要涉及電鍍設備和電鍍液兩部分,因此電鍍設備和電鍍液的好壞,直接決定了電鍍效果的優劣。



全自動電鍍設備

2013年,日本的電鍍公司開發了一種適用于200毫米以下(4-8寸)的半導體晶圓的全自動電鍍機。



該產品沿用了其獨特的攪拌杯式結構,可以強烈攪動晶片表面上的電鍍液,因此可以改善在深孔中的可嵌入性和均勻的電鍍沉積性,并且還可以實現高密度電流的高速電鍍,從而減少了電鍍杯的數量。



此外,通過采用雙機械臂來提高運輸效率,從根本上改進了傳統產品的結構。與寬3,400毫米、深1,950毫米,每月產量為12780片的傳統系列相比,它的尺寸減少了40%,但生產速度提升到了約1.5倍。



全自動電鍍設備


半導體晶圓杯型實驗設備

兩年后的2015年,又開發出了用于半導體晶圓的小型電鍍實驗裝置,該裝置可實現類似于量產機型的電鍍效果。



該設備是用于制造2到8英寸半導體晶片的小型電鍍實驗設備,只能在普通設備的100V電壓和壓縮空氣下運行。除了金,銀,鈀,銅,鎳等外,還有多種兼容的電鍍液,包括合金和無鉛電鍍液,電鍍液的體積減少到不足10升,約為浸鍍型的一半,從而降低了實驗成本。



此外,通過使用該公司自己的Stir Cup作為電鍍杯,使其達到了批量生產水平的電鍍質量,并具有優異的鍍膜厚度均勻性、除泡性以及深孔嵌入性。伴隨著離子供應的增加,電流密度的升高也縮短了電鍍時間。



而且,與購買量產機型進行實驗相比,可以以三分之一到四分之一的價格引入該機器,極大地控制住了實驗成本。


 實驗機,尺寸僅有寬800 x 長700 x 高1000 mm(正面)

同時,搭配日本公司獨有的鍍液,更是可以達到優良的電鍍效果,免去重新電鍍的麻煩和損失,大大減少貴金屬的成本。
